ΠΑΡΑΔΕΙΓΜΑΤΑ ΑΠΟ ΔΟΚΙΜΕΣ ΣΕ ΜΠΑΤΑΡΙΕΣ

(Για να κατεβάσετε τα δεδομένα του διαγράμματος, επιλέξτε την καμπύλη του διαγράμματος με το ποντίκι)

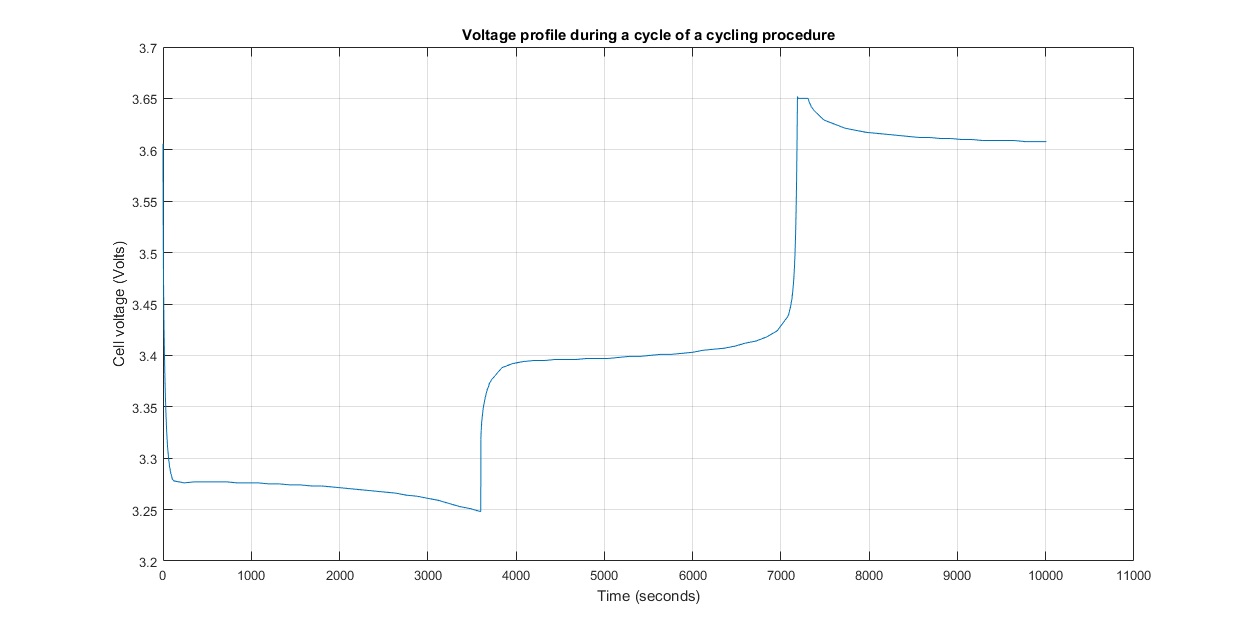

Κύκλος φόρτισης-εκφόρτισης από δοκιμή γήρανσης στοιχείου συσσωρευτού λιθίου

Τάση ακροδεκτών στοιχείου συσσωρευτού λιθίου, τεχνολογίας Lithium Iron Phosphate (LFP), κατά την διάρκεια ενός κύκλου φόρτισης-εκφόρτισης, από δοκιμή κυκλικής καταπόνησης. Το εύρος στάθμης φόρτισης (SOC) κατά την συγκεκριμένη κυκλική διαδικασία κυμαίνεται από 100% έως 66%. Η τιμή του ρεύματος λειτουργίας αντιστοιχεί σε ρυθμό C/3, για στοιχείο χωρητικότητας 105Ah.

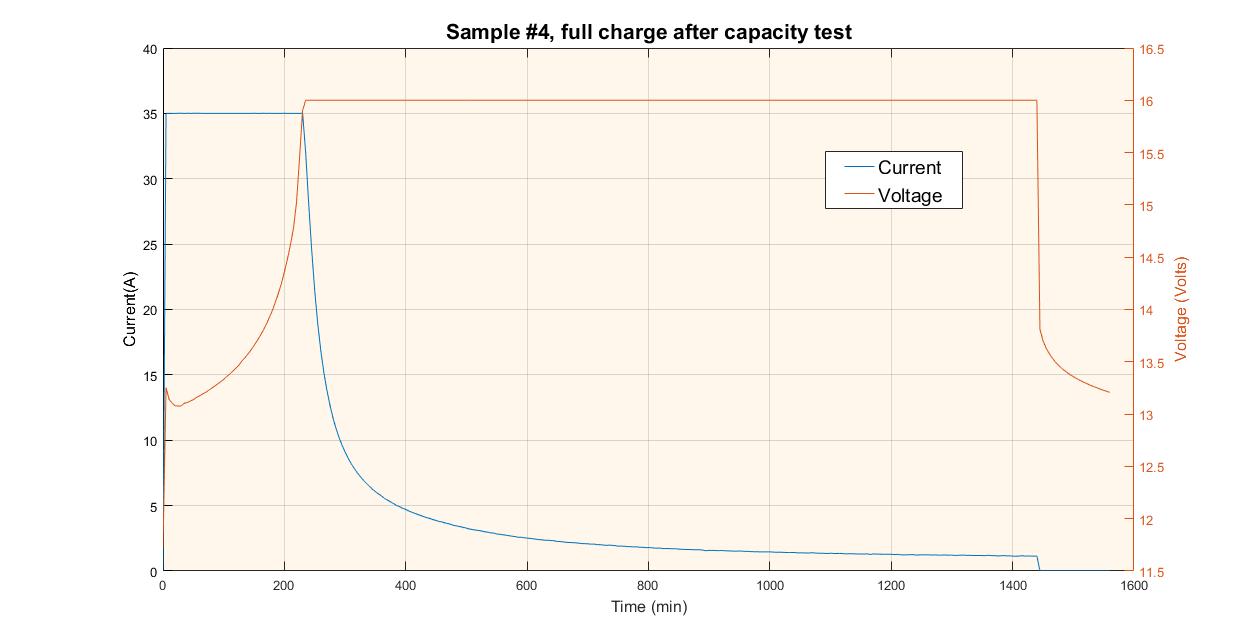

Πλήρης φόρτιση μπαταρίας αυτοκινήτου τεχνολογίας μολύβδου οξέως

Φόρτιση μπαταρίας αυτοκινήτου, ονομαστικής χωρητικότητας 140Ah, ακολουθώντας την διαδικασία κατά ΕΝ-50342.

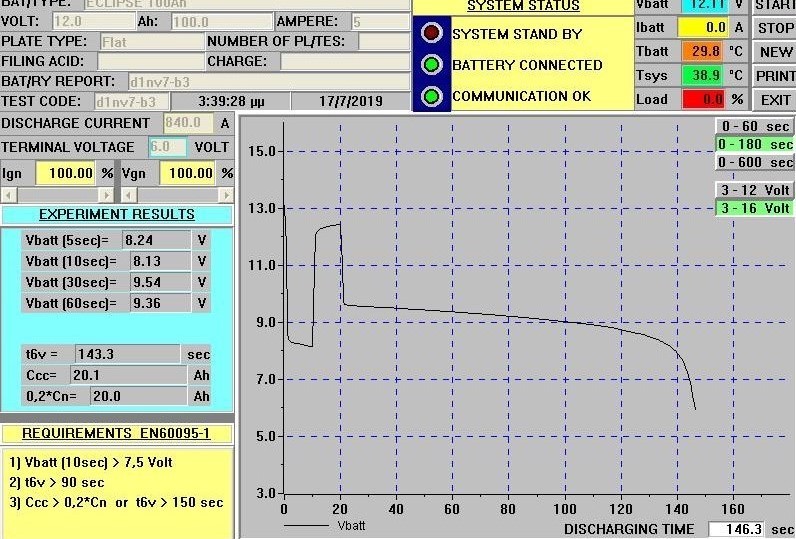

Τάση ακροδεκτών μπαταρίας αυτοκινήτου, ονομαστικής χωρητικότητας 140Ah κατά την δοκιμή ρεύματος εκκίνησης (840 Α) υπό χαμηλή θερμοκρασία ακολουθώντας την διαδικασία κατά ΕΝ-50342. Η μπαταρία έχει ψυχθεί σε θερμοκρασία -18^oC.

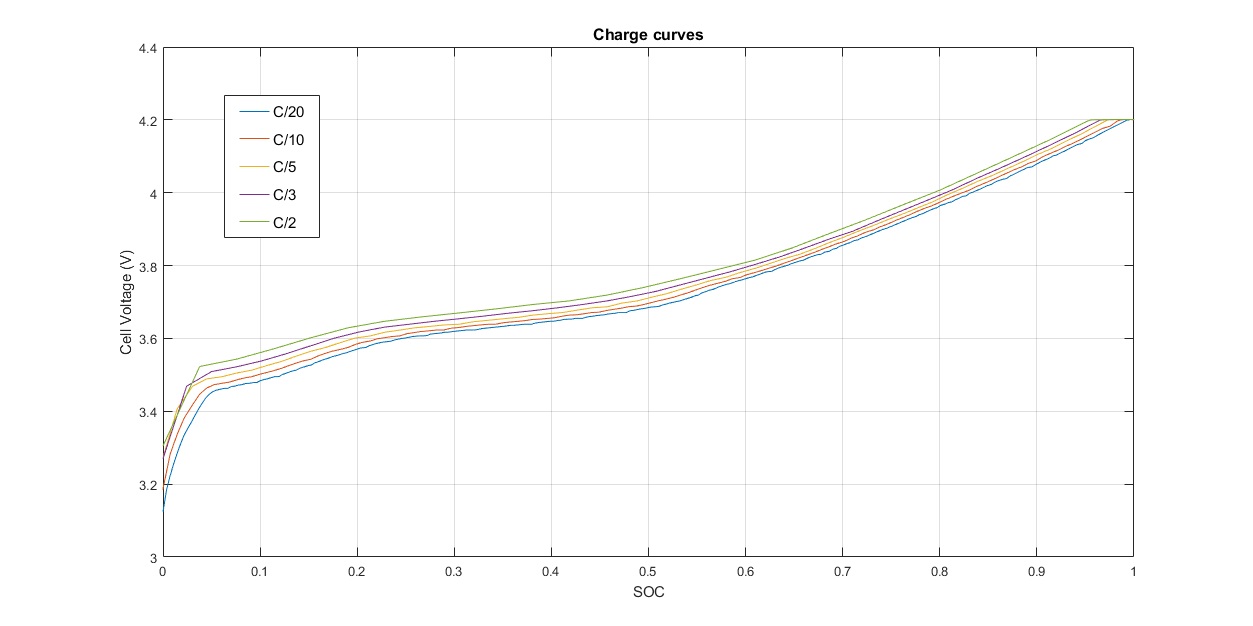

Καμπύλες φόρτισης στοιχείου συσσωρευτού λιθίου, με διάφορες τιμές ρεύματος λειτουργίας

Καμπύλες φόρτισης στοιχείου συσσωρευτού λιθίου, ονομαστικής χωρητικότητας 75Ah, για διάφορους ρυθμούς φόρτισης. Στο διάγραμμα παρουσιάζεται η τάση ακροδεκτών του στοιχείου συσσωρευτού κατά τη φόρτισή του, συναρτήσει της στάθμης φόρτισης (State of Charge-SOC).
