Ανεμογεννήτριες



Υπάρχουν πολλών ειδών ανεμογεννήτριες οι οποίες κατατάσσονται σε δύο βασικές κατηγορίες :

Οριζοντίου άξονα, των οποίων ο δρομέας είναι τύπου έλικα και βρίσκεται συνεχώς παράλληλος με την κατεύθυνση του ανέμου και του εδάφους

Κατακόρυφου άξονα, ο οποίος παραμένει σταθερός και είναι κάθετος προς την επιφάνεια του εδάφους

Η απόδοση μιας ανεμογεννήτριας εξαρτάται από το μέγεθος της και την ταχύτητα του ανέμου . Το μέγεθος είναι συνάρτηση των αναγκών που καλείται να εξυπηρετήσει και ποικίλει από μερικές εκατοντάδες μέχρι μερικά εκατομμύρια Watt.

Οι τυπικές διαστάσεις μιας ανεμογεννήτριας 500 kW είναι : Διάμετρος δρομέα, 40 μέτρα και ύψος 40-50 μέτρα , ενώ αυτής των τριών MW οι διαστάσεις είναι 80 και 80–100 μέτρα αντίστοιχα.

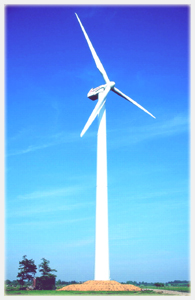

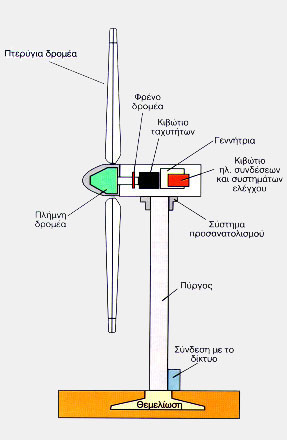

Παρόλο που δεν υφίσταται κανένας καθοριστικός λόγος, εκτός ίσως από την εμφάνιση, στην αγορά έχουν επικρατήσει αποκλειστικά οι ανεμογεννήτριες οριζόντιου άξονα , με δύο ή τρία πτερύγια. Μια τυπική ανεμογεννήτρια οριζοντίου άξονα αποτελείται από τα εξής μέρη :

το δρομέα, που αποτελείται από δύο ή τρία πτερύγια από ενισχυμένο πολυεστέρα . Τα πτερύγια προσδένονται πάνω σε μια πλήμνη είτε σταθερά , είτε με τη δυνατότητα να περιστρέφονται γύρω από το διαμήκη άξονα τους μεταβάλλοντας το βήμα

το σύστημα μετάδοσης της κίνησης, αποτελούμενο από τον κύριε άξονα, τα έδρανα του και το κιβώτιο πολλαπλασιασμού στροφών , το οποίο προσαρμόζει την ταχύτητα περιστροφής του δρομέα στη σύγχρονη ταχύτητα της ηλεκτρογεννήτριας. Η ταχύτητα περιστροφής παραμένει σταθερή κατά την κανονική λειτουργία της μηχανής

την ηλεκτρική γεννήτρια, σύγχρονη ή επαγωγική με 4 ή 6 πόλους η οποία συνδέεται με την έξοδο του πολλαπλασιαστή μέσω ενός ελαστικού ή υδραυλικού συνδέσμου και μετατρέπει τη μηχανική ενέργεια σε ηλεκτρική και βρίσκεται συνήθως πάνω στον πύργο της ανεμογεννήτριας . Υπάρχει και το σύστημα πέδης το οποίο είναι ένα συνηθισμένο δισκόφρενο που τοποθετείται στον κύριο άξονα ή στον άξονα της γεννήτριας

το σύστημα προσανατολισμού, αναγκάζει συνεχώς τον άξονα περιστροφής του δρομέα να βρίσκεται παράλληλα με τη διεύθυνση του ανέμου

τον πύργο, ο οποίος στηρίζει όλη την παραπάνω ηλεκτρομηχανολογική εγκατάσταση . Ο πύργος είναι συνήθως σωληνωτός ή δικτυωτός και σπανίως από οπλισμένο σκυρόδεμα

τον ηλεκτρονικό πίνακα και τον πίνακα ελέγχου , οι οποίοι είναι τοποθετημένοι στη βάση του πύργου . Το σύστημα ελέγχου παρακολουθεί , συντονίζει και ελέγχει όλες τις λειτουργίες της ανεμογεννήτριας , φροντίζοντας για την απρόσκοπτη λειτουργία της.
